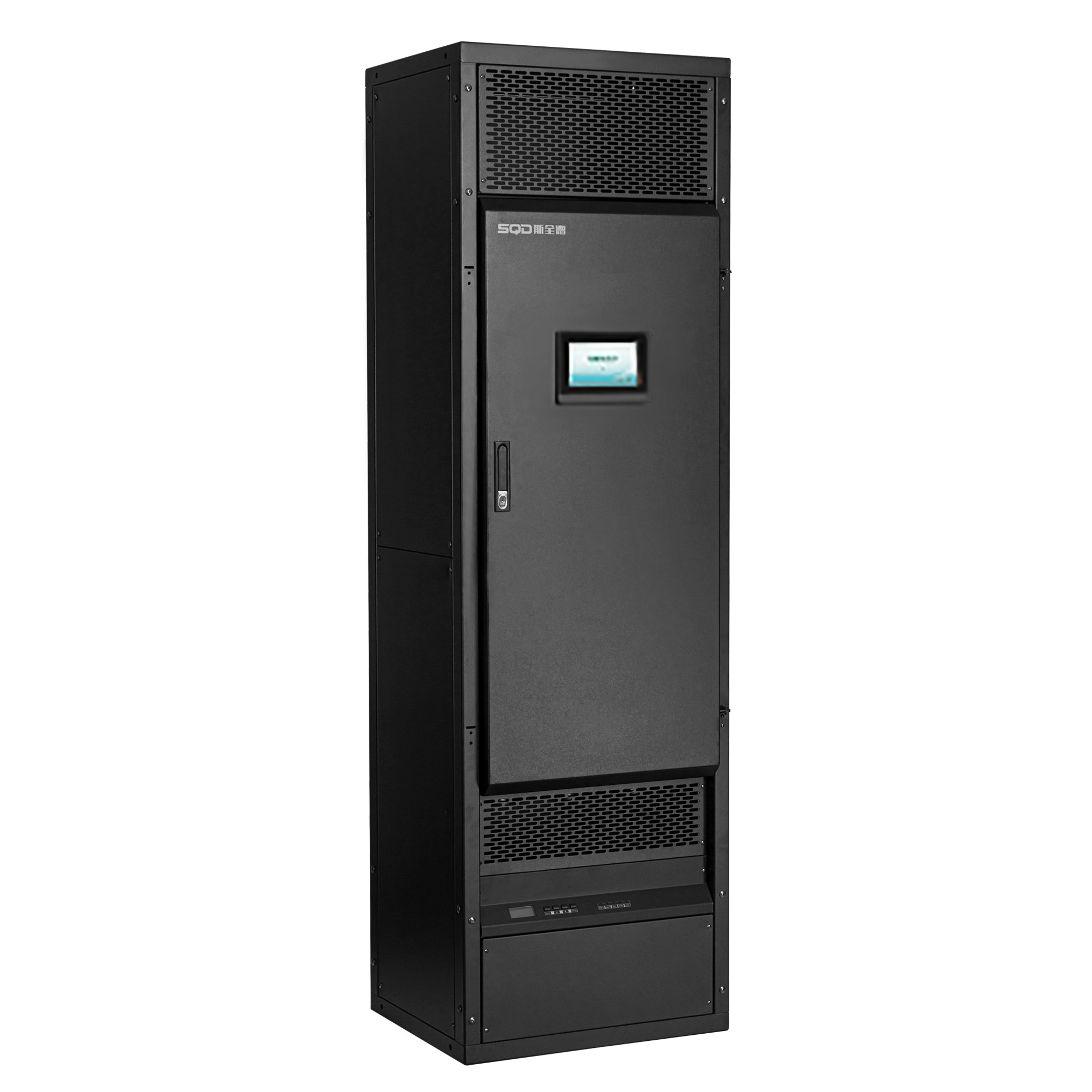

CD90 智能灯光控制立柜

性能特点:

• 产品通过CQC认证


• 抽屉插入式调光模组、开关模组、继电器直通模组、调光/直通模组、调光/继电器模组、调光/继电器+开关模组、正弦波模组均可任意热拔插互换

• 抽屉模块自带有液晶显示屏，显示回路地址、负载相位、调光亮度、工作模式、开关状态等参数，具有调光/直通手动切换及最高优先级紧急开关模式

• 每个模组具有独立CPU数字处理器，互不干涉，确保A、B、C三相负载平衡，自动识别回路地址码，依次排序

• 每个模组2路，每路3KW、4KW、5KW、6KW可选

• 模组接插件采用高包容圆柱形接插件，触点接触面积大、发热量小

• 采用高品质双向可控硅，高品质工业级继电器，电抑制电感上升时间200us/300us/400us可选

• 直接的DC触发控制，抗瞬间脉冲电流高达150A

• 具有双存储功能和双备份电源系统

• 具备远程监控及设置功能

• 支持全网络的sACN和ART-net标准网络协议，支持标准的双向RDM协议、DMX512协议

• 支持DMX、以太网、光纤信号

• 友好的人机界面，标配7寸彩色触摸液晶显示屏，可监控调光柜参数

• 专门设计的接电端子适合大负荷电缆接线

• 可预先存储20个场景

• 可预存固定调光曲线20条以上及无限的自定义调光曲线设置

• 调光精度高达4096级

• 当信号中断，可瞬间保持最后一场景信息，并有独立的故障指示灯

• 电压自动补偿功能，当输入电源电压在AC200-240V~之间变化时，输出电压不变

• 设备开机负载自动测试功能，能准确测试出负载的状况如：开路、短路、负载记录功能，能准确测出每路负载的电流电压

• 独特的绿色能源管理技术，有效降低满负荷的无功损耗，减少能源浪费

• 可选报告系统，提供电流、负载、信号状态、运行温度、过热警告等数据

技术参数:

• 供电方式：AC380V  三相五线制(TN-S)

• 工作电压：AC200V-240V~  50/60Hz

• 通信协议：TINHAO-Net、ArtNet、DMX512（光电隔离）、sACN、RDM

• 输入控制：1个光纤口、1个以太网口和两个DMX512输入口（带光电隔离），通过以太网和插入存储卡软件升级

• 调光范围：阻性条件下从0V到额定电压全调光

• 调节功率：阻性条件下从0W到额定功率全调节

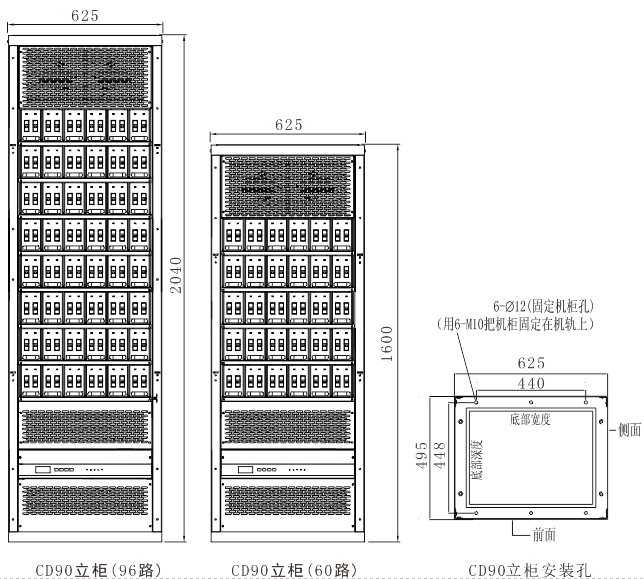

• 输出功率：60路×3KW/4KW/6KW，96路×3KW/4KW/6KW可选

• 模块在额定负载下，环境温度35℃下连续工作不少于24小时

• 环境湿度：5-85%

• 散热方式：智能控制风冷

• 谐波失真：≤0.5%

• 噪音：≤45dB

• 短路保护：≥200次

• 工作效率：98%

• 功率因数：0.95-0.99(与负载特性相关)

• 工作环境温度：0℃-40
